Nola eraiki lipo bateria bat?

Dronesen Power Heart: litio-polimeroen bateria-paketeen atzean dagoen artea ezagutaraztea

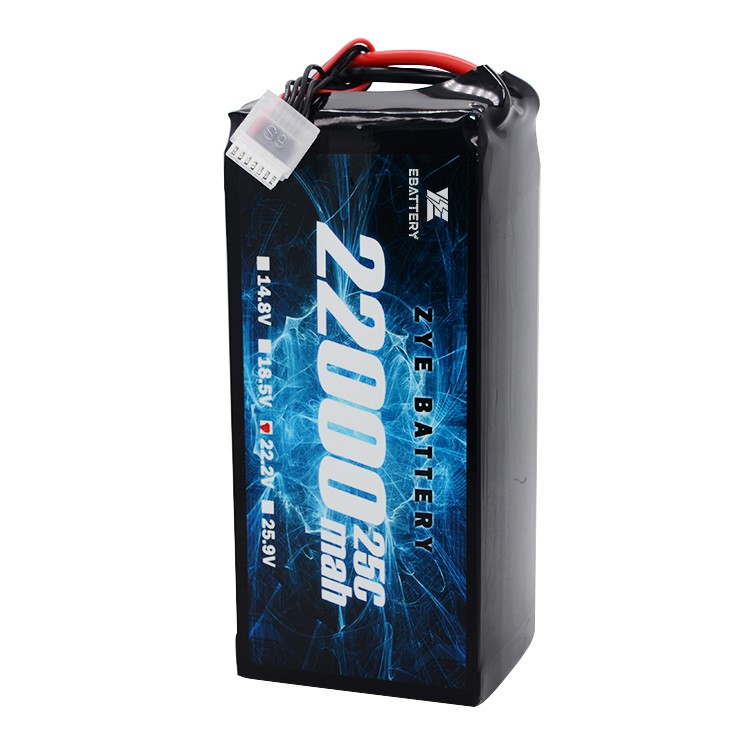

A muntatzeadrone bateriapack erronka eta sariz betetako trebetasuna da. Erresistentzia eta potentzia guztiz pertsonalizatzeaz gain, dronearen energia-muinaren inguruko ikuspegi sakona eskaintzen du. Hala ere, hau soldatzeko joko soiletik urrun dago: ezagutza elektronikoa, eskuzko trebetasuna eta segurtasunaren kontzientzia orekatzen dituen arte zehatza da. Artikulu honek sistematikoki gidatuko zaitu drone LiPo bateria paketeen eraikuntzaren mundura.

I. Oinarrizko Printzipioak: Zergatik Serie eta Paralelo Konexioak?

Murgildu aurretik, jabetu bateria-paketeen oinarrizko arkitektura elektrikoa. Helburu desberdinak lortzen ditugu bi metodoren bitartez:

Serie-konexioa: Tentsioa handitzen du

Metodoa: konektatu gelaxka bateko terminal positiboa hurrengo zelularen terminal negatiboarekin.

Efektua: Tentsioa handitzen da ahalmena aldatzen ez den bitartean.

Drone aplikazioa: potentzia-sistemako tentsio handiagoak korronte-joera murrizten du potentzia-irteera baliokidean, eraginkortasuna hobetuz eta potentzia-erantzun azkarragoa emanez. 3S bateria arruntek 11,1V inguru ematen dute, eta 6S bateriak 22,2V inguru ematen dute.

Konexio paraleloa: Ahalmena handitzea

Metodoa: konektatu zelula guztien terminal positiboak eta negatiboak elkarrekin.

Efektua: Ahalmena handitzen da tentsioa aldatzen ez den bitartean.

Drone aplikazioa: hegaldien iraupena zuzenean luzatzen du. Esate baterako, 2000 mAh-ko bi zelula paraleloan 4000 mAh-ko ahalmen osoa lortzen da zelula bakar baten tentsioa mantenduz.

Drone bateria gehienek "serie-paralelo" egitura erabiltzen dute.

Adibidea: "6S2P" tentsio handiko seriean konektatutako 6 zelula taldek osatzen dute, talde bakoitzak 2 zelula paraleloki konektaturik edukiera handitzeko.

II. Bateria paketeen lau oinarrizko elementuak

Zelulak: Kalitatea oinarrizkoa da. Hautatu beti zehaztapen koherenteak dituzten marka entzutetsuetako potentzia-zelulak.

Koherentzia paketeen muntaketaren bizibidea da, ahalmena, barne-erresistentzia eta autodeskarga-tasa barne hartzen dituena. Ekoizpen lote bereko zelula berriak hobesten dira.

Nikel-loturak: zelulen arteko "zubi eroaleak". Hautatu material, zabalera eta lodiera egokiak bateriaren etengabeko gehienezko korrontearen arabera. Zeharkako eremu eskasak gehiegi berotzea eragiten du eta segurtasun arriskuak sortzen ditu.

Bateria Kudeatzeko Sistema (BMS): Bateria paketearen "garun adimenduna".

Etxebizitza eta kableatua:

Kableak: Deskarga-kable nagusiek (adibidez, XT60, XT90 konektoreak) nahiko sendoak izan behar dute (adibidez, 12AWG silikonazko haria) korronte handiak maneiatzeko.

Balancing Head: BMS edo orekatzeko kargagailura konektatzeko erabiltzen da; gelaxka kopuruari (S) bat etorri behar da.

Etxebizitza: Bero uzkurtzeko hodiak edo karkasa zurrunak isolamendua, hezetasunaren babesa eta babes fisikoa eskaintzen ditu.

III. Urrats praktikoak: sistema osoa hutsetik eraikitzea

Prestaketa:

Ezinbesteko tresnak: Puntu-soldagailua, multimetroa, beroarekiko erresistenteak diren eskularruak, segurtasun-betaurrekoak.

Lan-ingurunea: Material sukoirik gabeko gunea ondo aireztatuta; lan-azalera estatikoen aurkako mataz estalita.

1. urratsa: Sailkatzea eta probatzea

Probatu eta ordenatu gelaxka guztiak edukiera-probatzailea eta barne-erresistentzia-neurgailua erabiliz. Ziurtatu talde paralelo edo serie bakoitzeko gelaxken parametroak ahalik eta koherenteenak direla. Honek gero BMS oreka eraginkorraren oinarria osatzen du.

2. urratsa: plangintza eta diseinua

Planifikatu gelaxka fisikoaren diseinua zure xede-konfigurazioan oinarrituta. Isolatu zelulak bereizgailu isolatzaileekin zirkuitu laburrak saihesteko.

3. urratsa: Puntu bidezko soldadura konexioak

Talde Paraleloko Soldadura: Lehenik eta behin, paraleloan konektatu beharreko zelulak soldatu nikel-zerrendak erabiliz. Ziurtatu konexioa segurua dela eta erresistentzia txikia duela.

Serie-konexioa: talde paraleloak unitate bakar gisa tratatu. Ondoren, konektatu seriean nikel-zerrendak erabiliz, terminal positiboak eta negatiboak lotuz "zelula-kateak" osatuz.

Laginketa-lerro nagusiak soldatzea: Soldadu BMS tentsio-laginketa-zinta kableak zelula-kate bakoitzaren terminal positibo eta negatiboetara.

4. urratsa: BMS instalazioa eta azken soldadura

Lotu BMS izendatutako posizioan.

Lehenik eta behin, sartu laginketa-zinta kablea BMSan. Erabili multimetro bat zelula-kate bakoitzaren tentsio zuzena egiaztatzeko.

Berretsi ondoren, deskarga nagusiko kablearen terminal positiboak (P+) eta negatiboak (P-) soldatu BMSko dagozkion portuetara.

5. urratsa: isolamendua eta kapsulatzea

Itzulbi ezazu zelula-multzoa material isolatzaileekin, hala nola kraft papera edo epoxi-taula, barne zirkuitu laburrak saihesteko.

Lerratu beroa uzkurtzeko hodiak muntaketaren gainean eta berotu uniformeki bero-pistolarekin bateria-paketearen inguruan zigilu estu bat osatzeko.

Instalatu oreka-konektorea eta deskarga-konektore nagusia.

6. urratsa: Hasierako aktibazioa eta proba

Konektatu muntatutako bateria orekatzeko kargagailu batera eta egin lehen karga korronte baxuan (adibidez, 0,5C).

Etengabe kontrolatu zelula bakoitzaren tentsioa BMS orekatzeko funtzio egokia egiaztatzeko.

Kargatzen amaitu ondoren, utzi paketea atseden hartzen hainbat orduz. Egiaztatu berriro tentsioak tentsio-jaitsiera anormalik ez izateko.

IV. Segurtasun Jarraibideak

Erabili beti segurtasun-betaurrekoak: Babestu begiak ustekabeko zirkuitulaburrak eragindako arkuetatik edo leherketetatik edozein eragiketatan.

Zulaketa fisikoak saihestu: zelulak arreta handiz maneiatu, arrautzak balira bezala.

Erabili leherketa-kontrako poltsak: hasierako probak eta kargak leherketa-kontrako poltsen barruan egin behar dira.

Isolatu tresnak: Ziurtatu metalezko erreminten helduleku guztiak isolatuta daudela, terminal positibo eta negatiboekin aldi berean kontaktua saihesteko.

V. Etorkizuneko joerak: LiPo bateria paketeentzako jarraibideak berritu

Gaur egun,drone LiPo bateriapaketeak "energia dentsitate handiko + funtzionaltasun adimenduna"rantz eboluzionatzen ari dira: LiPo zelula erdi solidoek 400Wh/kg-ko energia dentsitatea lortu dute (% 50eko gehikuntza zelula tradizionalen aldean), etorkizuneko "pisu berdinean erresistentzia bikoiztua" ahalbidetuz. BMS sistema adimendunek tenperatura alertak eta zelulen osasuna kontrolatuko dituzte, denbora errealean bateriaren egoeraren berrikuspena emanez aplikazioen bidez, segurtasun arriskuak are gehiago arintzeko.
